PLATTENFILTER (PLF)
Starke Grobfiltration
Der Plattenfilter ist ein massiver Inlinefilter mit schrägsitzender Filterplatte. Bei diesem Model ist sowohl eine manuelle als auch eine automatische Rückspülung möglich.
Die herausziehbare Spaltsiebplatte ermöglicht auf Wunsch eine schnelle manuelle Reinigung.
Technische Daten
Durchflussmenge
max. m³/h
Filterfeinheit
> µm
Betriebsdruck
1,5 bis bar
Flansche
DN 80 bis
Automatische Reinigung
Ja
Filtergehäuse
Guss, GFK
Vorteile
- Stauraum für abgeschiedene Feststoffe
- Schneller Ausbau des Filterelementes
- Einfacher Einbau (Inlinebauweise)
- Verschleißarm (keine beweglichen Teile im Filter)
- Einbau auf Saugseite der Pumpe möglich
- Materialvielfalt
- Fertig verdrahtete, getestete Einheit
- Konstruktive Sonderlösungen für spezielle Kundenanforderungen
- Manuelle und automatische Reinigung möglich
Hohe Produktivität
Das Rohwasser tritt über den Eintrittsflansch in den Filter ein, durchströmt das Filterelement und verlässt den Filter auf der Reinwasserseite. Schmutzpartikel, die gröber als die gewählte Filterfeinheit sind, werden zurückgehalten. Aufgrund der Wassergeschwindigkeit im Filtergehäuse und des schräg sitzenden Filterelementes werden die Schmutzpartikel in den unteren Schmutzsammelbereich befördert.
Die Rückspülung
Eine Differenzdruckmessung zwischen Rohwassereintritt und Reinwasseraustritt ermittelt den Verschmutzungsgrad des Filterelementes. Bei einem definierten Differenzdruck wird der Rückspülprozess aktiviert. Zusätzlich ermöglicht ein einstellbares Zeitrelais in der elektrischen Steuerung den Rückspülprozess. Zu Beginn der Filterreinigung öffnet die motorbetriebene Rückspülarmatur. Durch die hohe Strömungsgeschwindigkeit während der Rückspülung werden die im Schmutzsammelbereich vorhandenen Schmutzpartikel aus dem Filter gespült.
Nach dem Bernoullischen Gesetz entsteht vor dem Filterelement ein Unterdruck. Dadurch strömt Reinwasser entgegengesetzt der Filtrationsrichtung durch das Filterelement. Hier festgesetzte Schmutzpartikel werden so über den Spülwasseraustritt entfernt. Nach 10–20 Sekunden ist der Rückspülvorgang beendet und die Rückspülarmatur wird automatisch geschlossen. Während der Rückspülung wird die Filtration nicht unterbrochen.

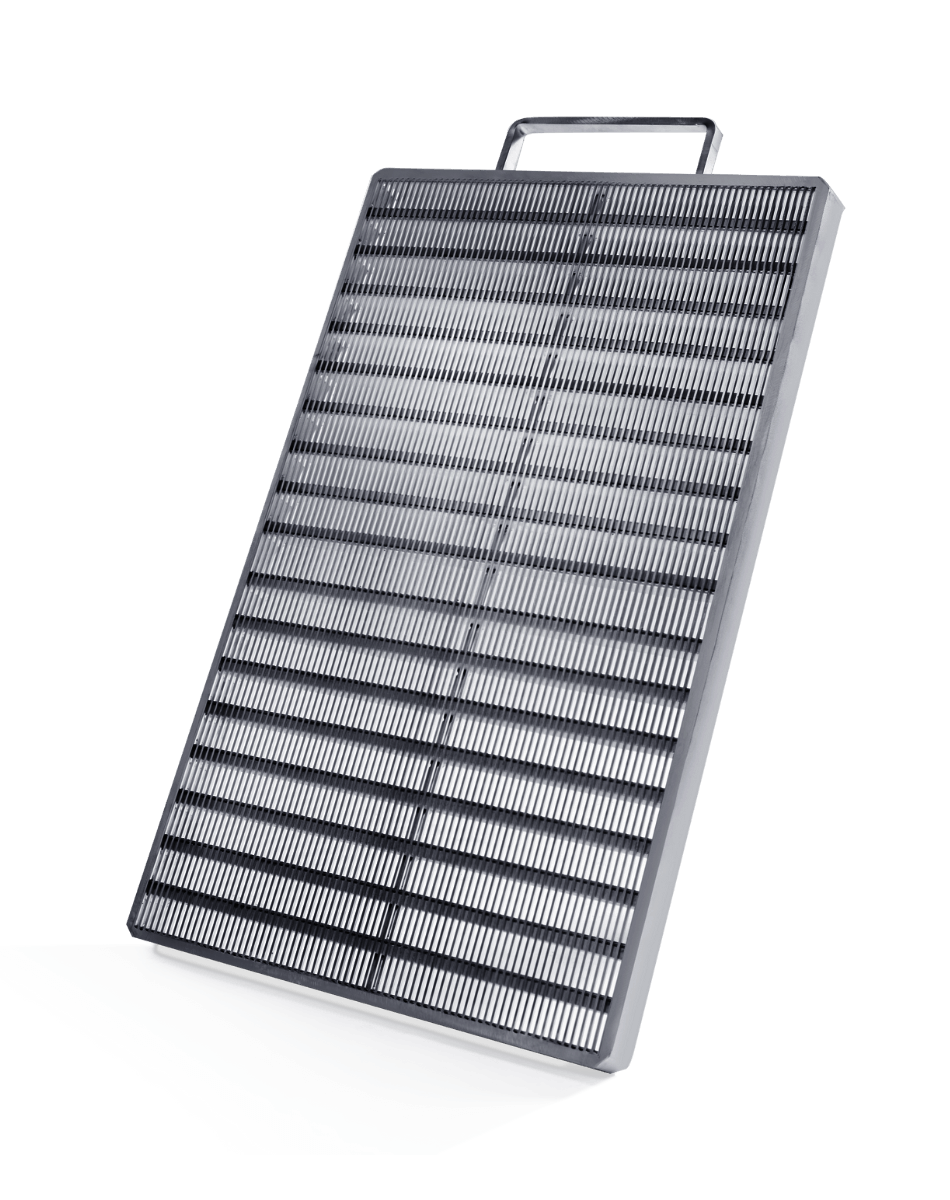

Das Filterelement besteht aus einer verstärkten Spaltsiebkonstruktion, um selbst hohen Differenzdrücken standzuhalten. Über den Handgriff kann das Filterelement bei Inspektionen problemlos und schnell aus dem Filtergehäuse gezogen werden.
GET MORE
Downloads
SHAPE BETTER VALUES
CLOSER. BETTER. SIMPLER.
Wir sorgen dafür, dass Sie den perfekt auf Ihre Anwendung zugeschnittenen Filter bekommen. In unserem technischen Büro wird der Filter nach Ihren Betriebsparametern ausgelegt. Unser Produkt wird dadurch explizit auf Ihre Applikation angepasst.
Erfahrener Partner
Alle Filter von DANGO & DIENENTHAL werden von eigens ausgebildetem und regelmäßig geschultem Personal bearbeitet. Unsere Teams sowohl in der mechanischen Fertigung als auch der Montage verfügen über ein umfassendes Know-how.
Zertifizierte Prüfung
Unser zertifiziertes Qualitätsmanagementsystem erlaubt eine lückenlose Überwachung und Kontrolle aller Produktionsschritte. Fehler werden dadurch frühzeitig erkannt und behoben, sodass wir Ihnen ein hohes Maß an Qualität bieten können.
Das Team an Ihrer Seite
Sollten Sie Personal für eine Schulung oder Wartung vor Ort wünschen, sprechen Sie uns bitte an. Unsere Mitarbeiterinnen und Mitarbeiter werden Sie gerne unterstützen.
Beste Produktionsbedingungen
Die Produktion erfolgt seit 1941 in unserem Werk in Siegen, Deutschland. Ein stetig verbesserter Maschinenpark auf dem neuesten Stand der Technik sowie moderne Betriebsgebäude sorgen für ein Umfeld, in dem qualitativ hochwertige Produkte für unsere Kunden entstehen können.
PLATTENFILTER – MATERIALVIELFALT, VERSCHLEISSARM & EINFACHER EINBAU
Als führender Anbieter von Filtersystemen möchten wir Ihnen unsere Plattenfilter vorstellen. Unsere Plattenfilter werden in verschiedenen Größen und Materialien angeboten, um eine breite Palette von Anwendungen zu unterstützen. Wir bieten eine Vielzahl von Materialien, wie Edelstahl, Aluminium und Kunststoff, sowie spezielle Beschichtungen und Filtermedien, um sicherzustellen, dass wir die beste Lösung für Ihre Anforderungen bieten können. Unsere Filter zeichnen sich durch eine hohe Effizienz und Zuverlässigkeit aus und gewährleisten einen reibungslosen Betrieb Ihrer Anlagen. Unser Angebot an Plattenfiltern umfasst eine große Auswahl an Produkten, die für verschiedene Anwendungen geeignet sind. Ob Sie eine hohe Kapazität benötigen oder spezielle Anforderungen an die Filtration haben, wir haben das richtige Produkt für Sie.
PLATTENFILTER FÜR ANSPRUCHSVOLLE ANFORDERUNGEN
Unsere Plattenfilter sind speziell für die anspruchsvollen Anforderungen in der Industrie und im Bereich der Wasseraufbereitung konzipiert. Sie bieten eine effektive Filtration und sind in der Lage, eine Vielzahl von Verunreinigungen, wie Feststoffe, Schwebstoffe und Sedimente, aus dem Medium zu entfernen. Darüber hinaus sind unsere Filter leicht zu warten und zu reinigen, was sie zu einer kosteneffektiven Lösung für den Langzeitbetrieb macht.
PLATTENFILTER VON DER DANGO & DIENENTHAL
Wir bieten auch eine große Auswahl an Zubehör und Ersatzteilen für unsere Plattenfilter an, um sicherzustellen, dass Sie immer die besten Ergebnisse erzielen. Dazu gehören unter anderem spezielle Dichtungen und Filterelemente. Wir bieten auch kundenspezifische Lösungen an, um sicherzustellen, dass unsere Filter perfekt auf Ihre Anforderungen abgestimmt sind. Unsere Plattenfilter zeichnen sich durch ihre Zuverlässigkeit und Langlebigkeit aus. Sie sind robust und widerstandsfähig gegenüber den anspruchsvollen Bedingungen in der Industrie und bieten eine langfristige Lösung für Ihre Filtrationsanforderungen. Darüber hinaus sind sie einfach zu installieren und zu bedienen, was Ihnen Zeit und Geld spart.
ZUVERLÄSSIG & SICHER
Insgesamt sind Plattenfilter von der DANGO & DIENENTHAL Filtertechnik GmbH eine hervorragende Wahl für eine Vielzahl von Anwendungen, einschließlich der Industrie und Wasseraufbereitung. Mit ihrer effektiven Filtration, Zuverlässigkeit und Langlebigkeit sind sie eine kosteneffektive und nachhaltige Lösung für Ihre Filtrationsbedürfnisse. Unser umfassendes Angebot an Plattenfiltern ist auf die Bedürfnisse unserer Kunden zugeschnitten und bietet eine effektive Lösung für die Filtration in der Industrie. Durch die Verwendung hochwertiger Materialien und modernster Fertigungstechnologien stellen wir sicher, dass unsere Produkte den höchsten Qualitätsstandards entsprechen. Unsere Plattenfilter sind in verschiedenen Größen und Konfigurationen erhältlich und bieten eine hohe Effizienz und Zuverlässigkeit. Darüber hinaus sind sie einfach zu warten und zu reinigen, was eine optimale Leistung gewährleistet.
Unser erfahrenes Team von Ingenieuren und Technikern steht Ihnen jederzeit zur Verfügung, um Ihnen bei der Auswahl des richtigen Filters für Ihre Anwendung zu helfen. Wenn Sie weitere Fragen zu unseren Plattenfiltern haben oder eine kundenspezifische Lösung benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
Wir helfen Ihnen gerne weiter!
